스프링 MVC

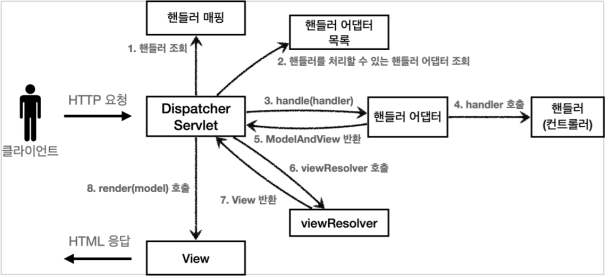

위의 직접 만들어본 MVC와 아래의 스프링 MVC 프레임워크 구조를 비교해보자.

매우 유사한 것을 알 수 있다.

DispatcherServlet -> FrontController
HandlerMapping -> handlerMappingMap
HandlerAdapter -> MyHandlerAdapter
ModelAndView -> ModelView
ViewResolver -> viewResolver
View -> MyView

스프링 MVC 프레임워크의 핵심은 DispatcherServlet이다.

DispatcherServlet의 구조

org.springframework.web.servlet.DispatcherServlet

전체 코드는 매우매우 길다.

DispatcherServlet 서블릿 등록

DispatcherServlet도 부모 클래스에서 HttpServlet을 상속받아 사용하고, 서블릿으로 동작한다.

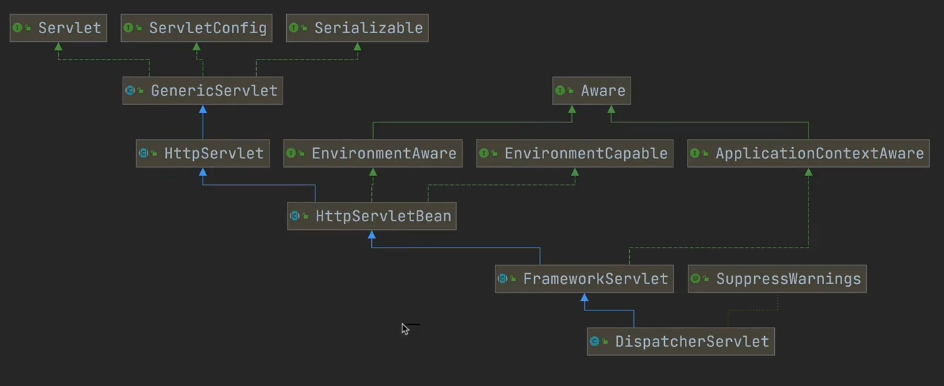

- DispatcherServlet -> FrameworkServlet -> HttpServletBean -> HttpServlet
스프링부트는 DispatcherServlet을 서블릿으로 자동으로 등록하면서 모든 경로(urlPatterns= “/”)에 대해 매핑한다.
- 더 자세한 경로가 우선순위가 높다. 그래서 기존에 등록한 서블릿도 함께 동작한다.

요청 흐름

서블릿이 호출되면 HttpServlet이 제공하는 service()가 호출된다.
스프링 MVC는 DispatcherServlet의 부모인 FrameworkServlet에서 service()를 오버라이드 해두었다.
FrameworkServlet.service()를 시작으로 여러 메서드가 호출되며 DispatcherServlet.doDispatch()가 호출된다.

doDispatch()

protected void doDispatch(HttpServletRequest request, HttpServletResponse response) throws Exception {

	HttpServletRequest processedRequest = request;
	HandlerExecutionChain mappedHandler = null;
	ModelAndView mv = null;

	// 1. 핸들러 조회
	mappedHandler = getHandler(processedRequest);
	if (mappedHandler == null) {
		noHandlerFound(processedRequest, response);
		return;
	}

	// 2. 핸들러 어댑터 조회 - 핸들러를 처리할 수 있는 어댑터
	HandlerAdapter ha = getHandlerAdapter(mappedHandler.getHandler());

	// 3. 핸들러 어댑터 실행 -> 4. 핸들러 어댑터를 통해 핸들러 실행 -> 5. ModelAndView 반환
	mv = ha.handle(processedRequest, response, mappedHandler.getHandler());
	processDispatchResult(processedRequest, response, mappedHandler, mv, dispatchException);
}

private void processDispatchResult(HttpServletRequest request, HttpServletResponse response, HandlerExecutionChain mappedHandler, ModelAndView mv, Exception exception) throws Exception {
	// 뷰 렌더링 호출
	render(mv, request, response);
}

protected void render(ModelAndView mv, HttpServletRequest request, HttpServletResponse response) throws Exception {
	View view;
	String viewName = mv.getViewName();

	// 6. 뷰 리졸버를 통해서 뷰 찾기, 7. View 반환
	view = resolveViewName(viewName, mv.getModelInternal(), locale, request);

	// 8. 뷰 렌더링
	view.render(mv.getModelInternal(), request, response);
}

작성했던 프론트 컨트롤러의 service() 와 비슷한 구조인 것을 확인할 수 있다.

동작 순서

핸들러 조회 : 핸들러 매핑을 통해 요청 URL에 매핑된 핸들러(컨트롤러)를 조회한다.
핸들러 어댑터 조회 : 핸들러를 실행할 수 있는 핸들러 어댑터를 조회한다.
핸들러 어댑터 실행: : 핸들러 어댑터를 실행한다.
핸들러 실행 : 핸들러 어댑터가 실제 핸들러를 실행한다.
ModelAndView 반환 : 핸들러 어댑터는 핸들러가 반환하는 정보를 ModelAndView로 변환해 반환한다.
viewResolver 호출 : 뷰 리졸버를 찾고 실행한다.
View 반환 : 뷰 리졸버가 뷰의 논리 이름을 물리 이름으로 바꾸고, 렌더링 역할을 담당하는 뷰 객체를 반환한다.
뷰 렌더링 : 뷰를 통해 뷰를 렌더링한다.

스프링 MVC의 강점

DispatcherServlet 코드의 변경 없이 원하는 기능을 변경하거나 확장할 수 있다. 대부분이 확장가능하도록 인터페이스로 제공된다.

이러한 인터페이스들만 구현해 DispatcherServlet에 등록하면 개인의 커스텀된 컨트롤러를 만들 수 있다.

물론 스프링 MVC의 기능을 확장하거나 나만의 컨트롤러를 만드는 일은 웬만하면 없다. 이미 필요한 대부분이 구현 되어있기 때문이다.

그러나 이렇게 동작 방식을 어느정도 알아둔다면 향후 문제가 발생했을 때 어떤 부분에서 문제가 발생했는지 쉽게 파악하고 문제를 해결할 수 있다.

그리고 확장 포인트가 필요할 때 어떤 부분을 확장해야 할지 감을 잡을 수 있다.

핸들러 매핑과 핸들러 어댑터

핸들러 매핑과 핸들러 어댑터가 어떤 것들이 어떻게 사용되는지 알아본다.

과거에 주로 사용했던 지금은 사용하지 않는 스프링의 간단한 컨트롤러로 이해해본다.

public interface Contorller{

	ModelAndView handleRequest(HttpServletRequest request, HttpServletResponse response) throws Exception;
}

참고로 Controller 인터페이스는 @Controller 애노테이션과 다르다.

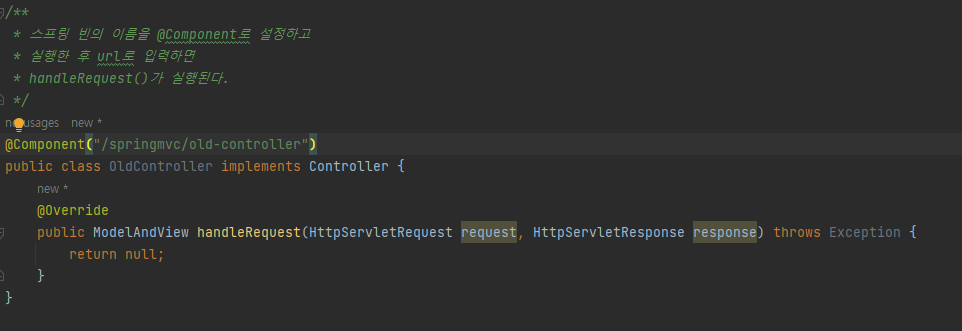

그리고 이 컨트롤러를 상속받는 컨트롤러를 만들어본다.

@Component로 스프링 빈 등록이 되었는데, 이 빈의 이름으로 URL을 입력해보면 handleRequest가 실행된다.

이 컨트롤러는 어떻게 호출되는 것인가?

이 컨트롤러가 호출되려면 아래의 2가지가 필요하다.

HandlerMapping
- 핸들러 매핑에서 이 컨트롤러를 찾을 수 있어야한다.
- ex) 스프링 빈의 이름으로 핸들러를 찾을 수 있는 핸들러 매핑이 필요하다.
HandlerAdapter
- 핸들러 매핑을 통해 찾은 핸들러를 실행할 수 있는 핸들러 어댑터가 필요하다.
- ex) Controller 인터페이스를 실행할 수 잇는 핸들러 어댑터를 찾고 실행해야 한다.

스프링부트가 자동 등록하는 핸들러 매핑과 핸들러 어댑터

실제로 더 많지만 중요한 부분만 본다.

HandlerMapping

//애노테이션 기반의 컨트롤러인 @RequestMapping에서 사용
0 = RequestMappingHandlerMapping

//스프링 빈의 이름으로 핸들러를 찾는다.
1 = BeanNameUrlHandlerMapping

HandlerAdapter

0 = RequestMappingHandlerAdapter

//HttpRequestHandler 처리
1 = HttpRequestHandlerAdapter

//Controller 인터페이스 처리
2 = SimpleControllerHandlerAdapter

실행 순서

핸들러 매핑으로 핸들러 조회
- HandlerMapping을 순서대로 실행해 핸들러를 찾는다.
- 위의 경우 BeanNameUrlHandlerMapping이 실행되고 핸들러인 OldController를 반환한다.
핸들러 어댑터 조회
- HandlerAdapter의 supports()를 순서대로 호출한다.
- SimpleControllerHandlerAdapter가 Controller 인터페이스를 지원하므로 대상이 된다.
핸들러 어댑터 실행
- 디스패처 서블릿이 조회한 SimpleControllerHandlerAdapter를 실행하면서 핸들러 정보도 함께 넘겨준다.
- SimpleControllerHandlerAdapter는 핸들러인 OldController를 내부에서 실행하고 그 결과를 반환한다.

@RequestMapping

가장 우선순위가 높은 핸들러 매핑과 핸들러 어댑터는 RequestMapping~ 이다.

이 @RequestMapping의 앞글자를 따서 만든 이름인데, 이것이 지금 스프링에서 주로 사용하는 애노테이션 기반의 컨트롤러를 지원하는 매핑과 어댑터이다.

실무에서는 99.9% 이 방식의 컨트롤러를 사용한다.

뷰 리졸버

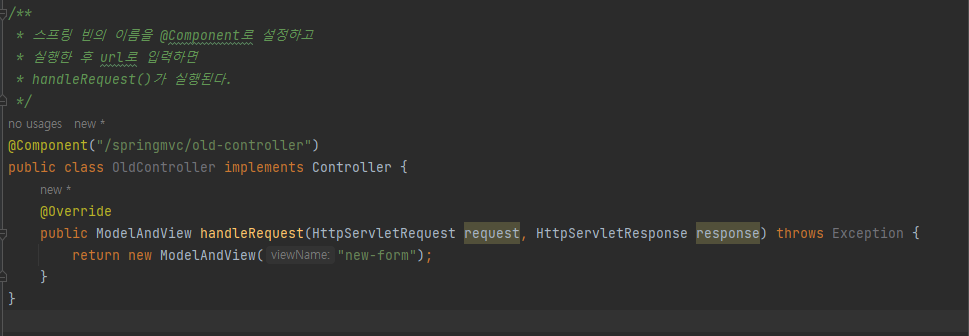

전의 OldController에서 ModelAndView를 반환해보고 실행해보자.

원하는대로 new-form을 불러오지 못한다. 논리적 주소로 보냈는데 물리적 주소로 변환되지 못했기 때문이다.

application.properties에 아래를 추가해 실행하면 정상적으로 작동된다.

spring.mvc.view.prefix=/WEB-INF/views/
spring.mvc.view.suffix=.jsp

왜?

스프링 부트는 InternalResourceViewResolver 라는 뷰 리졸버를 자동으로 등록하는데, 이 때 application.properties 에 등록한 위의 코드 설정정보를 사용해 등록하기 때문이다.

스프링 부트가 자동 등록하는 뷰 리졸버

실제로 더 많지만 중요한 부분만.

//빈 이름으로 뷰를 찾아 반환한다 (ex - 엑셀 파일 생성 기능에 사용)
1 = BeanNameViewResolver

//JSP를 처리할 수 있는 뷰를 반환한다.
2 = InternalResourceViewResolver

뷰 리졸버 작동 순서

핸들러 어댑터 호출
- 핸들러 어댑터를 통해 new-form 이라는 논리 뷰 이름을 획득한다.
ViewResolver 호출
- new-form 이라는 뷰 이름으로 viewResolver를 순서대로 호출한다.
- BeanNameViewResolver는 new-form 이라는 이름의 스프링 빈으로 등록된 뷰를 찾아야 하는데 없다.
- InternalResourceViewResolver가 호출된다.
InternalResourceViewResolver
- 이 뷰 리졸버는 InternalResourceView 를 반환한다.
- 뷰 - InternalResourceView
  - JSP처럼 forward()를 호출해 처리할 수 있는 경우에 사용한다.
view.render()
- view.render()가 호출되고 InternalResourceView는 forward()를 사용해 JSP를 실행한다.

참고

다른 뷰는 실제 뷰를 렌더링 하지만 JSP의 경우 forward() 를 통해 해당 JSP로 이동해야 렌더링이 된다. JSP를 제외한 나머지 뷰 템플릿들은 forward() 과정 없이 바로 렌더링 된다.

Thymeleaf 뷰 템플릿을 사용하면 ThymeleafViewResolver를 등록해야 한다. 라이브러리만 추가하면 스프링 부트가 이런 작업도 모두 자동화해준다.

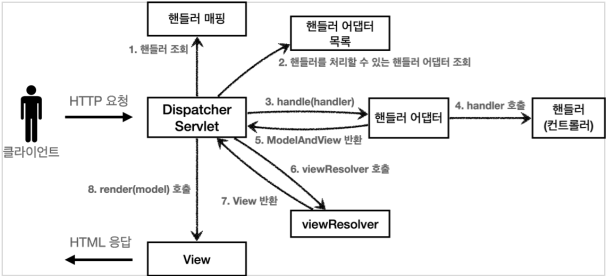

스프링 MVC 구조
